Шаровый кран, клеевое соединение





темно-серый корпус, красная ручка

скачать прайс-лист

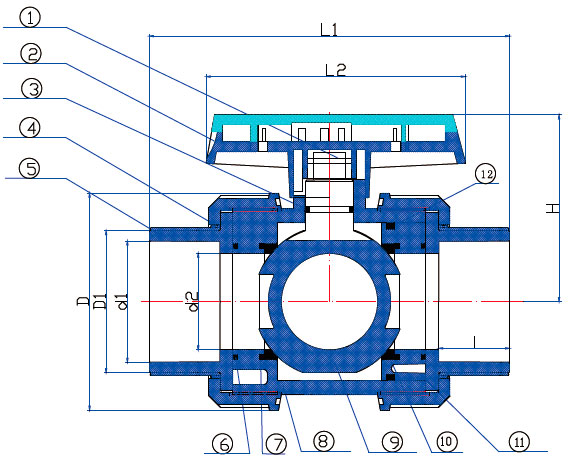

ГАБАРИТНЫЕ РАЗМЕРЫ

Артикул
Размер (мм)
Din (d1)
d2
D1
D
I
L1
L2
H
VA15
15
20
14
27.6
51.2
20.6
112.5
65
50.5
VA20
20
25
18.7
35.6
65.5
24.6
130.2
75
58.5
VA25
25
32
24
41.6
73.7
28
142.5
85
65.7
VA32
32
40
32
52
86.6
31
161
97
76.5
VA40
40
50
40
59.5
102
31.5
166.5
110
86
VA50
50
63
50
75
120
40
214
133.5
101.5

СПЕЦИФИКАЦИЯ МАТЕРИАЛОВ

Номер
Часть
Материалы
Количество
1
Ручка
ABS
1
2

О-образное кольцо

NBR
2
3
Уплотнитель
PE
2
4
Шар
PVC-U
1
5
О-образное кольцо
NBR
2
6
Корпус
PVC-U
1
7
Держатель седла
PVC-U
1
8
Концевой разъем
PVC-U
1
9
О-образное кольцо
NBR
1
10
О-образное кольцо
NBR
1
11
Гайка
PVC-U
1
12
Стержень
PVC-U
1
