Ротаметры (расходомеры) ZYIA

  Ротаметры для измерения жидкости серии LZM-G
Ротаметры для контроля жидкости и газа серии LZM-G типа "трубка" из акрилового пластика.
подробнее...
  Ротаметры для измерения жидкости серии LZM-Z панельного типа
Ротаметры для контроля жидкости серии LZM-Z панельного типа
подробнее...

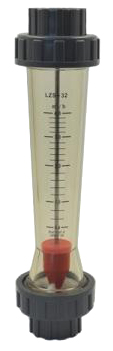

  Ротаметры для измерения жидкости серии LZS типа "трубка" из ABS пластика
Ротаметры для контроля жидкости серии LZS типа "трубка" из пластика
подробнее...

Ротаметры для контроля жидкости серии LZS типа "трубка" из поликарбоната и ABS пластика
подробнее...

Стеклянные ротаметры для контроля жидкости и газа серии LZB-3 4 6 10
подробнее...
  Ротаметры для измерения газа серии LZM-4T, 6T панельного типа
Ротаметры для контроля жидкости и газа серии LZM-4T, 6T панельного типа
подробнее...

Ротаметры для контроля жидкости и газа серии LZM-ZT, панельного типа
подробнее...

Стеклянные ротаметры для контроля жидкости и газа серии LZB-VA
подробнее...

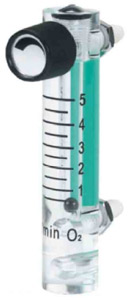

  Ротаметры для измерения кислорода серии LZM-6T O2 панельного типа
Ротаметры для контроля кислорода серии LZM-6T O2 панельного типа
подробнее...
  Ротаметры для измерения жидкости серии LZS с концевыми выключателями
Ротаметры для контроля жидкости серии LZS с концевыми выключателями
подробнее...


Принцип подбора ротаметров.

Для правильного подбора ротаметров следует использовать следующий алгоритм.

  1. Определите, какую среду вам необходимо измерять - жидкость, воздух, кислород?
  2. Какова температура измеряемой среды, в градусах Цельсия?
  3. Каково давление измеряемой среды?
  4. Какой предел измерений вам необходим?
  5. Какая размерностьконтроля вам необходима л/ч, м3/ч, галл/мин?
  6. Какое подсоединение ротаметра Вам необходимо – типа «трубка» или панельного типа?

В итоге, если Вы затрудняетесь с выбором ротаметра, то пришлите в вашей заявке заявк с ответами на вышеперечисленные вопросы.

Пример заявки:

  1. Среда – вода
  2. Температура – 20 град. С
  3. Давление – 3 атм
  4. Предел измерений – 1-7 л/мин
  5. Размерность – л/мин
  6. Подсоединение – панельный тип.

   Остановимся на каждой характеристике ротаметра поподробнее.

Измеряемая среда

Каждый ротаметр предназначен для контроля определенной среды. Если Вы приобрели ротаметр для контроля расхода жидкости, то в последующем вы не сможете использовать его для контроля расхода газа и наоборот. Следует иметь также ввиду, что теоретически вы сможете измерять ротаметром, предназначенным для контроля расхода воздуха - газ кислород. Однако вы должны быть готовы к тому, что Вам придется предварительно рассчитать поправочный коэффициент, учитывающий разности в плотностях газов, их вязкости при нормальных и рабочих условиях. Далее полученные значения расхода Вам нужно будет умножить на этот поправочный коэффициент. Согласитесь, что данная дополнительная операция не очень удобна. Поэтому советуем Вам для контроля расхода кислорода приобретать именно кислородные ротаметры, а для расхода воздуха соответственно воздушные. Приобретение воздушного ротаметра для контроля кислорода может быть оправдано необходимостью увеличения точностиконтроля до 2,5%, которое отсутствует в серии LZM 6T O2, либо отсутствием необходимого предала измерений.

Кроме этого необходимо учитывать стойкость компонентов ротаметра, контактирующих с измеряемой средой к этой среде. Во многих поплавковых ротаметрах поплавок и стержень, по которому он движется, изготовлены из нержавеющей стали, поэтому они не подходят для контроля агрессивных сред, таких как кислоты или щелочи, морская вода и др. Для этих целей следует использовать бесконтактные расходомеры, например магнитные серии LD.
Сильная загрязненность и большая вязкость жидкости оказывает влияние на правильный выбор ротаметра. Посторонние включения могут засорить пространство между стержнем и поплавком или между поплавком и корпусом фильтра. А при измерении расхода сильновязких жидкостей вы получите неверный результат.

Температура и давление

Нужно убедиться, что температура измеряемой среды находится в разрешенном диапазоне для выбранной серии. Так, например, для серии LZS из ABS пластика предельным значением температуры является 60 град.С, давление не более 0,6 МПа, а для стеклянных ротаметров серии LZB VA/SA/FA10 - 120 град.C и давление 1 МПа.

Диапазон измерений расхода жидкости или газа

Каждый ротаметр имеет определенный диапазон измерений. Убедитесь, что предполагаемый расход жидкости или газа попадает примерно в среднюю часть этого диапазона. Некоторые серии ротаметров имеют вентиль для плавной регулировки расхода. Это позволяет оператору установки производить регулировку и визуальный контроль расхода в одном месте.

Размерность измерений

Ротаметры, как правило, имеют двойную шкалу. Слева шкала проградуирована в Американских единицахконтроля – gpm (галлоны в минуту), а справа в Европейских – lpm (литры в минуту) или m3/h (м3/ч). Размерность измерений устанавливается при производстве и не может быть изменена потребителем. Однако, если есть потребность в размерности, отличной от заводской, то могут быть изготовлены ротаметры, согласно Ваших требований по спец заказу.

Подсоединение

Существует два основных типа подсоединения ротаметров – Inline и панельный тип.

Применение

Ротаметры ZYIA нашли широкое применение в различных процессах и аппаратах химической промышленности.
