Ротаметры для контроля жидкости серии LZS с концевыми
выключателями
Данный тип ротаметров предназначен для контроля расхода
жидкостей, где необходимо снять сигнал при достижении критического значения
расхода - минимального или максимального. Минимальное и максимальное значение
расхода, при котором будет подаваться сигнал может задаваться оператором.
Для этого необходимо ослабить винт крепления выключателя и передвинуть
его в верх или вниз по направляющей до достижения необходимого значения.
|
|

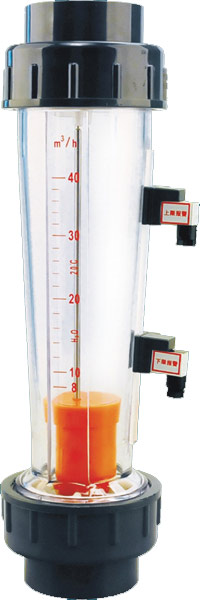

Ротаметры LZS-С/D с концевыми выключателями
|
Спецификация ротаметров
| Модель
|
DN, мм
|
Диапазонконтроля
|
Точность
|
Характеристики измеряемой
среды
|
| Длинное
исполнение "С" |
Короткое
исполнение "D" |
Температура,
°С |
Давление,
МПа |
LZS-15C/D
|
15
|
10-100 л/ч |
|
± 4%
|
0-60
|
<= 0,6
|
16-160 л/ч |
10-100 л/ч |
25-250 л/ч |
16-160 л/ч |
40-400 л/ч |
25-250 л/ч |
60-600 л/ч |
40-400 л/ч |
|
|
50-500 л/ч |
60-600 л/ч |
100-1000 л/ч |
LZS-25C/D
|
25
|
100-1000 л/ч |
100-1000 л/ч |
160-1600 л/ч |
160-1600 л/ч |
250-2500 л/ч
|
250-2500 л/ч
|
LZS-32D
|
32
|
|
0,4-4 м3/ч |
0,6-6 м3/ч |
LZS-50C/D
|
50
|
0,4-4 м3/ч |
1-10 м3/ч |
0,6-6 м3/ч |
1,6-16 м3/ч |
1-10 м3/ч |
|
1,6-16 м3/ч |
LZS-65D
|
65
|
|
2,5-16 м3/ч |
5-25 м3/ч |
8-40 м3/ч |
12-60 м3/ч |
LZS-C - длинная трубка, LZS-D - короткая трубка.
Расчет поправочного коэффициента при измерении жидкостей
Наличие на складе ротаметров уточняйте у менеджеров
Особенности ротаметров серии LZS с концевыми
выключателями:
- сигнализация верхнего предела (ВП)
- сигнализация нижнего предела (НП)
Логика работы нижнего выключателя:
Изначально выключатель – нормально открытый. Когда поплавок с магнитом
находится напротив выключателя, то контакт замыкается. Как только поплавок
уходит вверх, то контакт размыкается. Чтобы выключатель замыкался при
отсутсвии потока, его нужно расположить в самом низу корпуса. Если нижний
выключатель разместить посередине шкалы, но он замкнётся только на короткое
время — в момент прохождения мимо него поплавка.
Логика работы верхнего выключателя:
Изначально выключатель - нормально закрытый. Когда поплавок с магнитом
поднимется вверх и находится напротив выключателя, то контакт размыкается.
Если поплавок продолжает идти вверх, то контакт остаётся разомкнутым.
Когда поплавок опускается вниз и проходит выключатель, то контакт замыкается.
То есть этот тип выключателя имеет "память" и если необходимо
задать срабатывание (открытие контакта) не на максимальном расходе а на
отличном от макссимального, то выключатель следует опустить вниз на необходимую
высоту.
На ротаметре можно установить два выключателя – верхний и нижний.
Технические характеристики ротаметров:
номинальное напряжение, макс. DC24/AC24 В
номинальная сила тока, макс. 0,3 А
постоянный ток при открытии или закрытии выключателей, макс 0,3А
мощность прерывания <10 W
сопротивление изоляции >109 Ом
перемещение (позиция вкл./выкл.) <4 мм
степень защиты – IP55

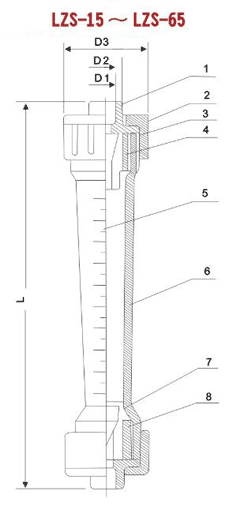

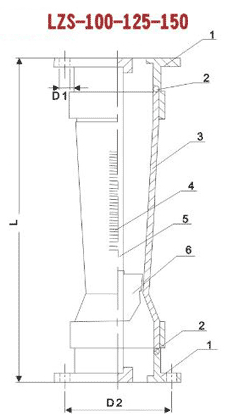

Геометрические размеры ротаметров серии
LZS с концевыми выключателями

| Модель |
Размер |
Длинное
исполнение |
Короткое
исполнение |
L |
D1 |
D2 |
D3 |
L |
D1 |
D2 |
D3 |
| LZS-15 |
280 |
20 |
26 |
45 |
202 |
20 |
26 |
45 |
| LZS-25 |
380 |
32 |
39 |
68 |
226 |
32 |
39 |
60 |
| LZS-32 |
|
|
|
|
288 |
40 |
49,5 |
74 |
| LZS-50 |
430 |
63 |
73 |
98 |
341 |
63 |
73 |
98 |
| LZS-65 |
|
|
|
|
430 |
75 |
88 |
122 |
|
