LZS-E, LZS-EC пластиковый ротаметр типа трубка для жидкостей и воздуха

24 Октября 2022 г. ротаметры серии LZS-E производства ООО "Мера" включены в госреестр средств измерений.
Приказ Росстандарта № 2672 от 24.10.2022 Госреестр № 87210-22.
При заказе, просьба указывать необходимость дальнейшей поверки. По умолчанию приборы отгружаются без указания серийного номера.

Новинка! Теперь серия LZS-E доступна для измерения воздуха.

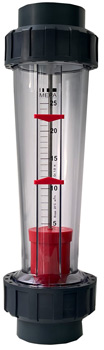

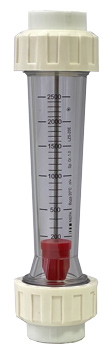

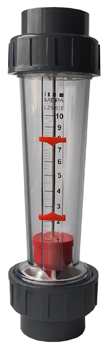

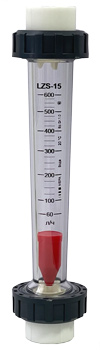

LZS-15EP	LZS-15EF	LZS-25EP	LZS-15EF	LZS-32EP	LZS-32EM	LZS-50EP	LZS-50EM	LZS-50ES фланец

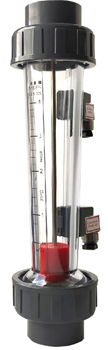

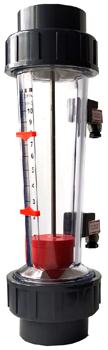

LZS-15EPC	LZS-25EPC	LZS-15EPP	LZS-25EPP	LZS-15EPС с концевыми выключателями	LZS-25EPС с концевыми выключателями	LZS-32EP с концевыми выключателями	LZS-50EP с концевыми выключателями

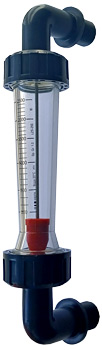

Описание

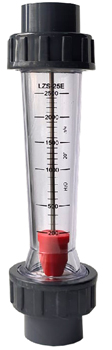

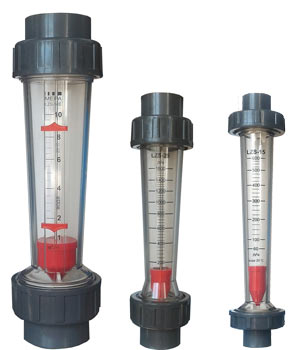

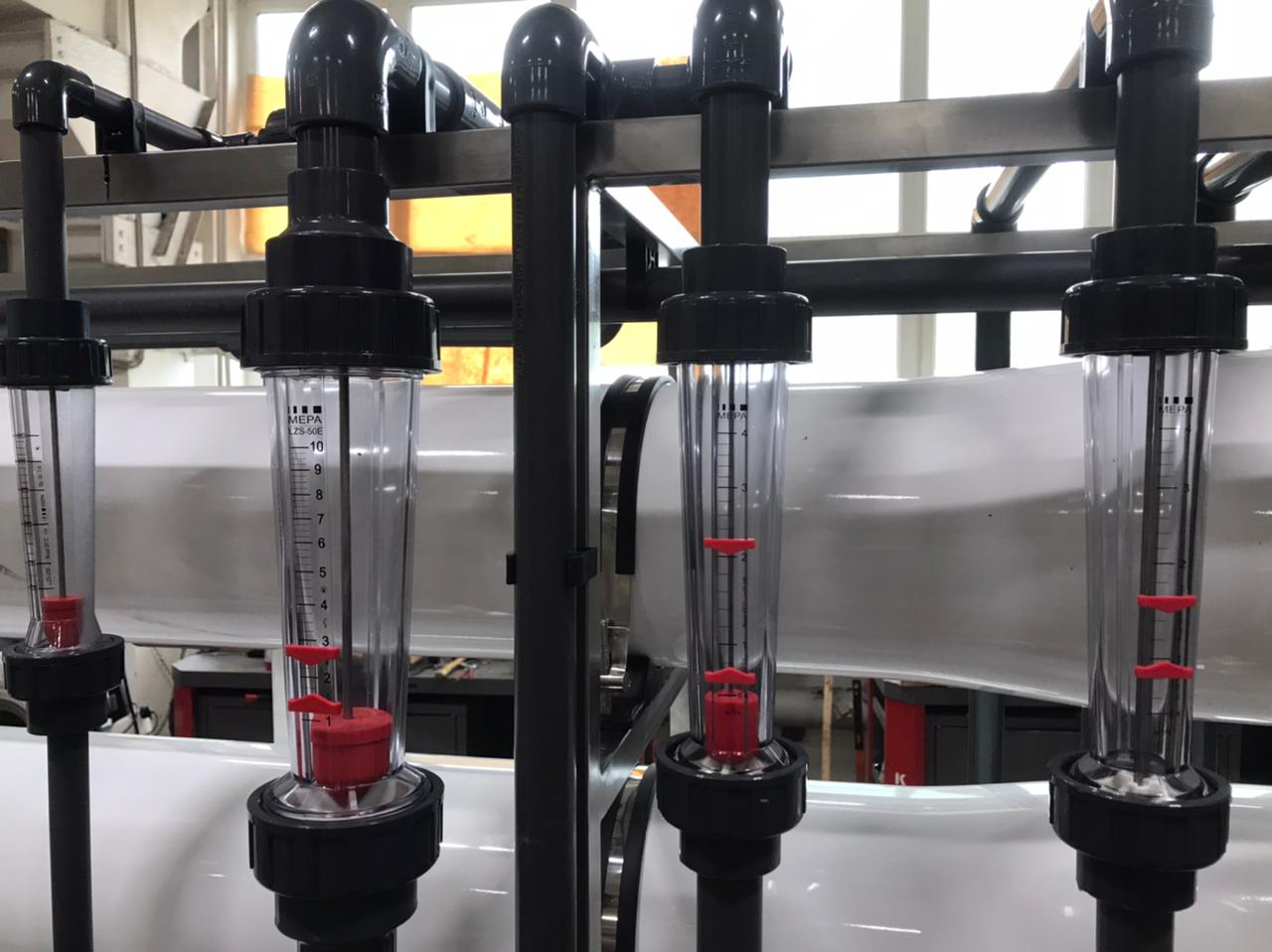

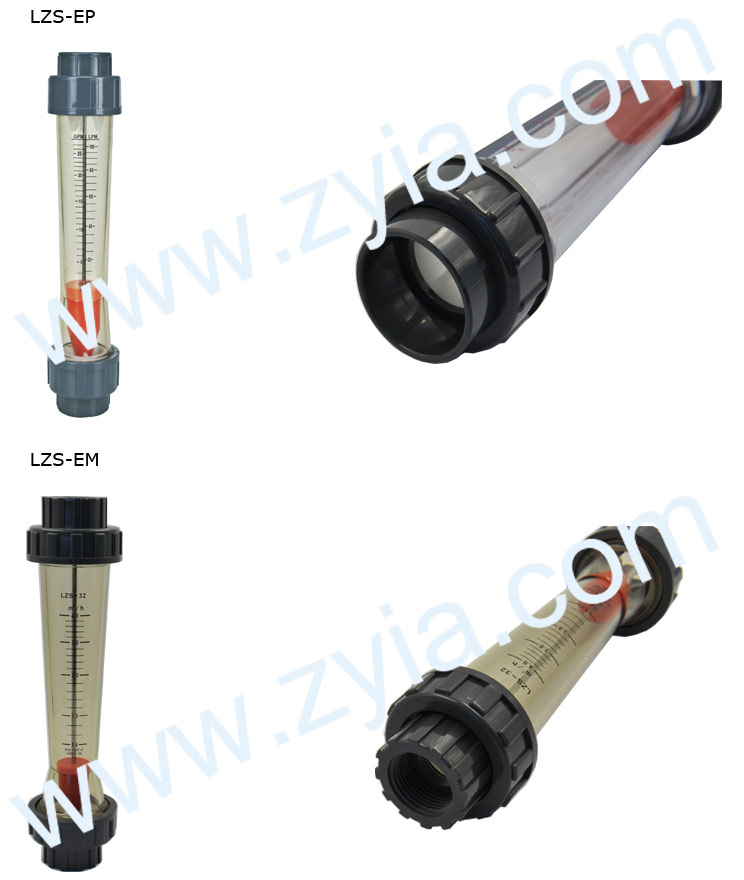

Пластиковые ротаметры типа трубка LZS-E выполнены из ударопрочного пластика и представляют собой основной продукт компании. Ротаметры этой серии имеют улучшенный дизайн, матовая тыльная сторона улучшает чтение показаний. Основные компоненты ротаметра: поликарбонат (ПК), акрилонитрилстерен (SAN), ударопрочный полистирол, ABS пластик. Поплавок сделан из ударопрочного полистирола. Доступны фитинги на клеевое соединение (LZS-EP), с внутренней (LZS-EF) и наружной резьбой (LZS-EM), под приварку (LZS-EPP). Доступны модели с концевыми выключателями. Производство - ООО "Мера", Россия

Спецификация ротаметров

DN	Модель	Диапазон измерений , вода			Диапазон измерений, воздух	Точность	Характеристика измеряемой среды
		LZS-E средняя трубка	LZS-EС длинная трубка	LZS-ED короткая трубка	LZS-ED короткая трубка		Температура, °С	Давление, МПа

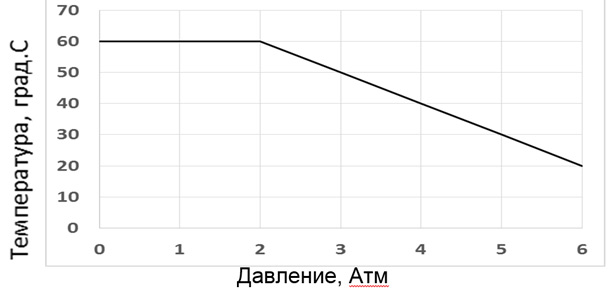

15	LZS-15EР/EPC/EPD (клеевое соединение) LZS-15EF/EFC/EFD (внутренняя резьба 1/2") LZS-15EРP (под приварку PPR трубы D25)	5-50 л/ч** 10-100 л/ч 16-160 л/ч 25-250 л/ч 40-400 л/ч 60-600 л/ч	10-100 л/ч* 16-160 л/ч* 25-250 л/ч* 40-400 л/ч* 60-600 л/ч*	10-100 л/ч* 16 -160 л/ч* 25 -250 л/ч*	5-50 л/мин* 10 -100 л/мин* 20-150 л/мин*	± 4%	0-60	<= 0,6
25	LZS-25EР/EPC (клеевое соединение) LZS-25EF/EFC (внутренняя резьба 3/4") LZS-25EРP (под приварку PPR трубы D32)	100-1000 л/ч 140-1400 л/ч 160-1600 л/ч 200-2500 л/ч	100-1000 л/ч* 160-1600 л/ч* 200-2500 л/ч
32	LZS-32EР (клеевое соединение) LZS-32EМ (наружная резьба 1") LZS-32EF (внутренняя резьба 1") LZS-32EРP (под приварку PPR трубы D40)	0,3-3 м3/ч* 0,4-4 м3/ч* 0,6-6 м3/ч *
50	LZS-50EР (клеевое соединение) LZS-50EM (наружная резьба 2") LZS-50ES (фланец)	0,4-4 м3/ч* 0,6-6 м3/ч* 1 -10 м3/ч* 1,3 -13 м3/ч 1,6-16 м3/ч

Наличие на складе ротаметров уточняйте у менеджеров

* доступны с концевыми выключателями

** не работает при наличие пузырьеков газа в жидкости, не работает при плотности жидкости больше чем у воды при Н.У.

  Расчет поправочного коэффициента при измерении жидкостей

 Химическая стокость в различных средах

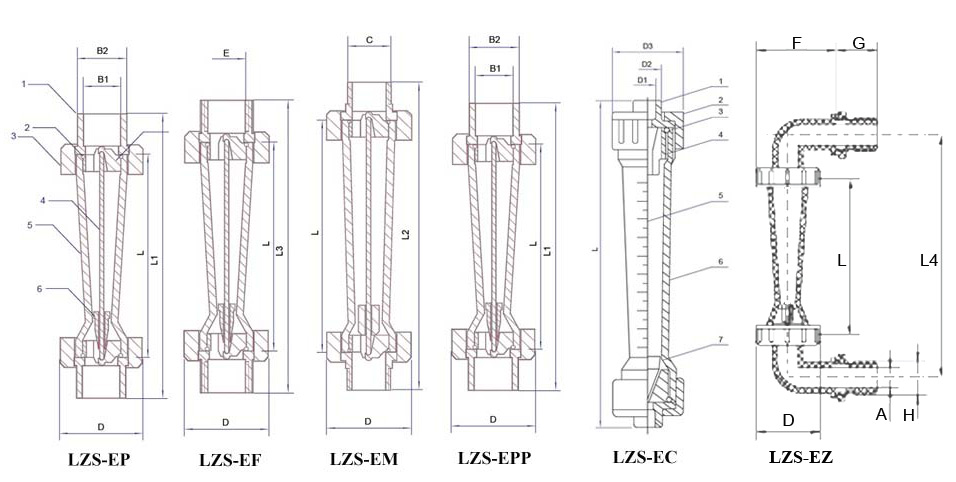

Геометрические размеры ротаметров серии LZS-E

Модель	L	D	Клеевое соединение			Наружная резьба		Внутренняя резьба		Сварка PPR
			L1	B1	B2	L2	M	L3	E	L1	D	B1
LZS-15E	173	51	223	20	26	-	-	219	G1/2”	220	45	24
LZS-25E	172	59	232	32	39	-	-	227	G3/4”	221	51	31
LZS-32E	225	74	290	40	49	320	G1”	285	G1”	280	74	39
LZS-50E	290	98	375	63	73	376	G2”	-	-

Модель	Размеры (мм)
	L	D1	D2	D3
LZS-15EC	280	20	26	45
LZS-25EC	380	32	39	68

Модель	фланец (мм) стандарт фланца - Китай GB/T9119-2000 10kg
	L4	D1	D2	D3
LZS-50ES	434	18	125	165

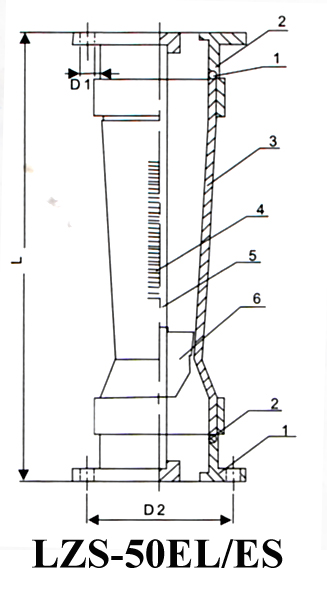

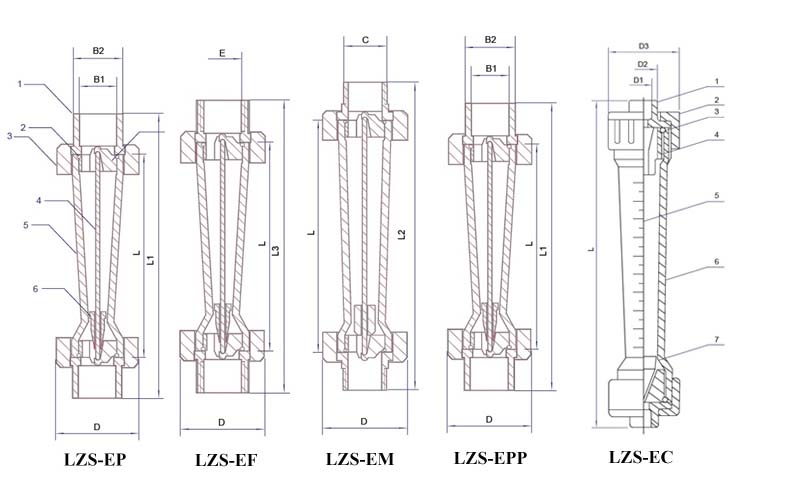

Устройство ротаметров LZS-EP	Устройство ротаметров LZS-EC	Устройство ротаметров LZS-50ES
1 Фитинг 2 Уплотнительное кольцо 3 Гайка накидная 4 Направляющий стержень 5 Корпус 6 Поплавок 7 Ограничитель	1 Фитинг 2 Гайка накидная 3 Уплотнительное кольцо 4 Ограничитель 5 Шкала 6 Корпус 7 Поплавок	1 Фланец 2 Уплотнительное кольцо 3 Корпус 4 Шакала 5 Направляющий стержень 6 Поплавок

Материалы компонентов ротаметров серии LZS-E, EC

Фитинги – пластик ABS*, PPR
Прижимная гайка – пластик ABS*, латунь
Ограничитель хода поплавка – пластик ABS*
Поплавок – ударопрочный полистирол*, AISI-304
Корпус – акрилонитрилстерен (SAN)*, поликарбонат (PC)
Уплотнительное кольцо - Фторкаучуковая резина*
Направляющая - AISI-304*, AISI-316

* - стандартное исполнение

Сокращения размерностей, упоминаемые в тексте:

GPM – галлонов в минуту
LPH – литров в час
LPM – литров в минуту
GPH – галлонов в час
m3/h – м3 в час

Технические характеристики концевых выключателей (выключатели доступны для диапазонов, отмеченных *)

Герконовые выключатели нормально открытые. При нахождении поплавка с магнитом вблизи выключателя - контакт выключателя замыкается.
номинальное напряжение, макс. DC24/AC24 В
номинальная сила тока, макс. 0,3 А
постоянный ток при открытии или закрытии выключателей, макс 0,3А
мощность прерывания <10 W
сопротивление изоляции >10⁹ Ом
перемещение (позиция вкл./выкл.) <4 мм
степень защиты – IP55
  описание работы герконового выключателя

Монтаж ротаметров серии LZS–E на трубопроводе

Выбор места установки ротаметра

При выборе места установки ротаметров LZS-E следует руководствоваться следующими правилами:

• В месте установки ротаметров должна отсутствовать сильная вибрация и высокие температуры.
• Ротаметры должны устанавливаться строго вертикально (±5°) для соблюдения точности измерений.
• Ротаметры не должны устанавливаться в месте напряжения трубопровода и они не должны являться опорой трубопровода.
• Избегайте установки ротаметров в местах с возможной пульсацией потока и возникновения гидроударов, которые могут привести к поломке ротаметра.
• Не рекомендуется устанавливать ротаметры на магистрали, управляемые магнитными, соленоидными, шаровыми или другими быстрооткрывающимися задвижками и клапанами.
• Ротаметры должны быть защищены от прямых солнечных лучей.
• Ротаметры следует устанавливать в легкодоступных местах, удобных для считывания данных оператором.
• Минимальная длина прямолинейных участков перед ротаметром и после него должна составлять не менее пяти диаметров условного прохода.
Подготовка ротаметров к установке
• проверить комплектность ротаметра и целостность пластикового корпуса;
• проверить свободное перемещение поплавка внутри корпуса ротаметра;
• промыть трубопроводы перед установкой прибора;
• вынуть из ротаметра защитную проволоку (при наличии) или другие материалы, предназначенные для предупреждения повреждения ротаметра при его транспортировке

Монтаж ротаметров на трубопровод

Для монтажа модели LZS-EF необходимо проделать следующие операции:

• прикрутить ротаметр на нижний фитинг трубопровода таким образом, чтобы шкала прибора была перед оператором;
• прикрутить верхний фитинг на ротаметр
Для монтажа модели LZS-EР необходимо проделать следующие операции:
• Посадите на клей ротаметр, напрямую вставив его в трубопровод из пластика НПВХ, ПВХ или ABS.
Внимание! Необходимо использовать клеи, специально предназначенные для склеивания НПВХ, ПВХ или ABS пластика.
Внимание! Необходимо строго выполнять инструкцию производителя клея по выполнению клеевых работ.
• При обнаружении протечки, затяните верхнюю или нижнюю крышки. Если это не помогло, замените уплотняющее кольцо.
• Чтение показаний производите по наибольшему диаметру поплавка.
Внимание: при первоначальном пуске открывайте клапан подачи медленно до полного его открывания. Затем уменьшайте расход до необходимой величины.
