Стеклянные ротаметры
для жидкости и газа серии LZB-VA/SA/FA10, LZB-FA100
Стеклянные ротаметры серии LZB-VA/SA/FA10, VA/SA/FA20
предназначены для контроля расхода воды или воздуха. Ротаметры отличаются
повышенной точностьюконтроля - 1,5%, а также возможностью работы при высоких
температурах - до 120°С. Ротаметры могут комплектоваться резьбовым
фитингом, штуцером или фланцевым подсоединением. Фитинги и другие детали,
котактирующие с измеряемой средой выполнены из нержавеющей стали, трубка
ротаметра - стеклянная. Для облегчения считывания показаний задний фон
имеет белый цвет.
|
|

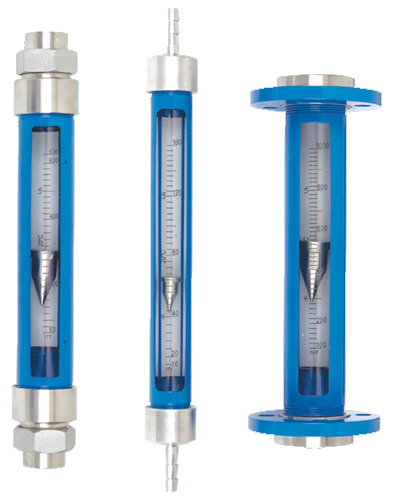

Модель LZB-VA/SA/FA10 |

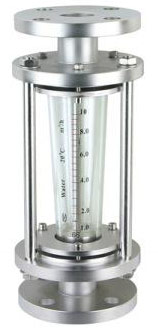

Модель LZB-FA100 |
Спецификация ротаметров
| Модель |
DN (Мт) |
Диапазон измерений |
Точность (%) |
Рабочая температура
|
Рабочее давление |
Вода (л/ч),
при 20°С |
Воздух (м3/ч),
при 101325 Па 20°С |
VА10-15F
SA10-15F
FA10-15F |
15 |
4 ~ 40
6,3 ~ 63
10 ~ 100
16 ~ 160
20 ~ 200
30 ~ 300
40 ~ 400
63 ~ 630
75 ~ 750 |
0.12 ~ 1,2
0,2 ~ 2
0.3 ~ 3
0.4 ~ 4
0.6 ~ 6
0,9 ~ 9
1.2 ~ 12
2 ~ 20 |
1,5
|
-20° ~ +120°С
|
< 1.0 Mpa
|
VА10-25F
SA10-25F
FA10-25F |
25 |
100 ~ 1000
160 ~ 1600
200 ~ 2000
300 ~ 3000 |
3 ~ 30
4 ~ 40
5 ~ 50
6 ~ 60
|
VА10-40F
SA10-40F
FA10-40F |
40 |
400 ~ 4000
500 ~ 5000 |
6 ~ 60
9 ~ 90
12 ~ 120 |
< 0.9Mpa |
VА10-50F
SA10-50F
FA10-50F |
50 |
630 ~ 6300
800 ~ 8000
1000 ~ 10000
1500 ~ 15000 |
16 ~ 160
20 ~ 200
30 ~ 300
|
< 0.7Mpa |
| FA100-65F |
65 |
3-30 м3/ч |
|
< 0.6 Mpa |
Расчет поправочного коэффициента при измерении жидкостей
Расчет поправочного коэффициента при измерении газов
Наличие на складе ротаметров уточняйте у менеджеров
Примечание:
- VA: резьбовое подсоединение
- SA: подсоединение штуцер (ёлочка) под шланг
- FA: фланцевое подсоединение стандарт GB/T9119-2000
6kgs

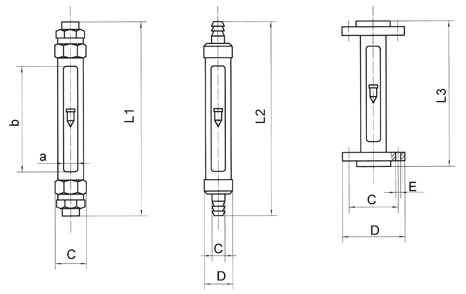

Геометрические размеры ротаметров серии LZB-VA/SA/FA10
| DN (мм) |
Размер окна |
VА10 трубная резьба |
SA10 штуцер |
FA10 фланец
стандарт GB/T9119-2000 6kgs |
| L1 |
C |
Трубная резьба |
Вес (кг) |
L2 |
C |
D |
Вес (кг) |
L3 |
C |
D |
E |
Вес (кг) |
| 15 |
26x230 |
408 |
53 |
G ½" |
1,2 |
400 |
13.5 |
44 |
1,5 |
310 |
65 |
95 |
4-14 |
1,5 |
| 25 |
414 |
75 |
G 1 " |
1,5 |
450 |
27 |
65 |
2 |
85 |
115 |
2 |
| 40 |
40x230 |
428 |
92 |
G 1 ½" |
2 |
44 |
80 |
3 |
110 |
145 |
4-18 |
3 |
| 50 |
50x230 |
431 |
116 |
G 2 " |
3,5 |
53 |
103 |
5 |
125 |
160 |
5 |
Материалы компонентов, используемые при производстве
ротаметров серии LZB-VA/SA/FA10
1. Материал кожуха: железо
А3.
2. Фитинги, поплавок, направляющая – сталь нержавеющая SS-304.
3. Уплотнительное кольцо - резина VITON
|
