Ротаметры для контроля жидкости серии LZM-Z панельного типа

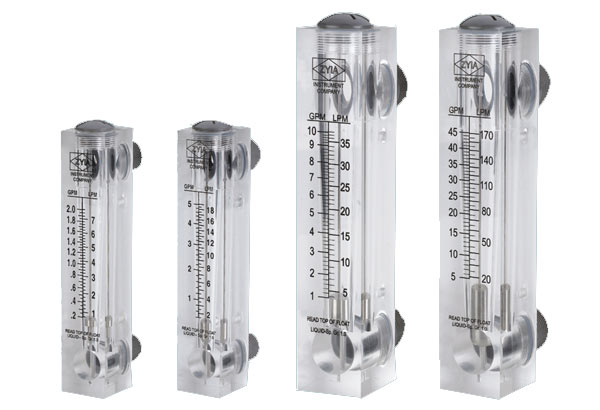

ротаметры LZM-Z

Существует две серии панельных ротаметров – LZM и LZM-Z. Серии ротаметров с регулирующими вентилями имеют название LZM-T и LZM-ZT. Диапазон измерений и подсоединительные размеры одинаковые для всех серий.

Спецификация ротаметров

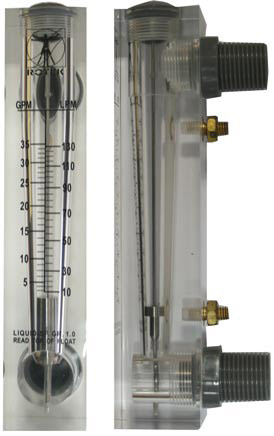

Фото
 Модель
 Диапазон измерений
Аналог
компании
Ningbo Kio
Flow
Instruments
Co., Ltd
 Резьба
 Точность
Давление, температура

GPM
(Жидкость)

л/мин
(Жидкость)

м3/ч
(для справки)
 LZM-15Z
0.03-0.35
0.1-1.4
0.006-0.084
Z-3000
Наружная 1/2 "
+ 4%

1,0 МПа

60 °С

0.05-0.5
0.2-1.8
0.012-0.11

0.1-1
0.5-4
0.03-0.24

0.15-1.5
0.6-6
0.036-0.36

0.2-2
1-7
0.06-0.42
Z-3001
0.3-3
1-11
0.06-0.66

0.5-5
2-18
0.12-1.08
Z-3002
 LZM-25Z
1-10
5-35
0.3-2.1
Z-3003
Наружная 1"
2-14
10-50
0.6-3.0
Z-3004
2-20
10-70
0.6-4.2
Z-3004
5-35
10-130
0.6-7.8
Z-3006
5-40
10-150
0.6-9.0

5-45
10-170
0.6-10.2


Наличие на складе ротаметров уточняйте у менеджеров

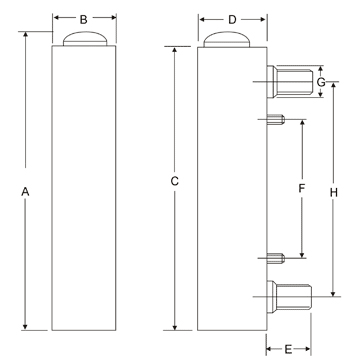

Геометрические размеры ротаметров серии LZM-Z

ротаметр LZM-Z

 Модель
Размеры (мм)
A
B
C
D
E
F
G
H
LZM-15Z
175
32
168
35
25
76
25
127
LZM-25Z
234
45
226
46
33
100
37
160

Материалы компонетов ротаметров

Материал корпуса
Материал поплавка
Материал уплотнительного кольца
1 - АБС-пластик
2 - ПП
3 - ПВХ
4 - латунь
5 - хромированная латунь
6 - нержавеющая сталь
1 - нержавеющая сталь
1 - силиконовая резина
2 - фтор каучук
