Ротаметры для контроля расхода жидкости и газа серии LZM-ZT панельного типа из акрилового пластика с регулировочным вентилем





Данный вид ротаметров предназначен для контроля расхода жидкостей и газов в широком диапазоне производительностей. Конструктивной особенностью этого типа является наличие регулировочного вентиля, позволяющего оператору плавно изменять расход воздуха непосредственно на измерительном приборе.

Так как нет необходимости в установке дополнительного регулировочного вентиля в систему, то использование данного ротаметра приведет к экономии ваших средств.

Спецификация ротаметров

Модель

Диапазон измерений

Подсоединение
Точность контроля
Максимальное рабочее давление, МПа
Максимальная рабочая температура, град.С
галл/мин (вода)
л/мин (вода)
м3/ч (воздух)
LZM-15ZAT

15-150 л/ч

0.1-1
0.16-1.2
0,16-1,6

 наружная
G 1/2"

и

внутренняя
G 1/4"

(на ротаметрах есть обе резьбы)

± 4%
1,0
60,0
LZM-15ZT

10-100 л/ч
0.1-1

16-160 л/ч
0.16-1.2

25-250 л/ч
0,16-1,6
0.1-1
0.5-4
0.3-3
0.2-2
1-7
0.4-4
0.3-3
1-11
0.6-6
0.5-5
2-18
1-10

1.6-16

2.5-25

4-40
LZM-20T


6-60
наружная
G 3/4"

16-80
LZM-25ZT
2-10
10-35
20-100
40-160
50-250
наружная
G 1 "
4-14
15-50
6-20
20-70
10-35
30-130
10-40
30-150
15-45
50-170

  Расчет поправочного коэффициента при измерении жидкостей

  Расчет поправочного коэффициента при измерении газов

Наличие на складе ротаметров уточняйте у менеджеров

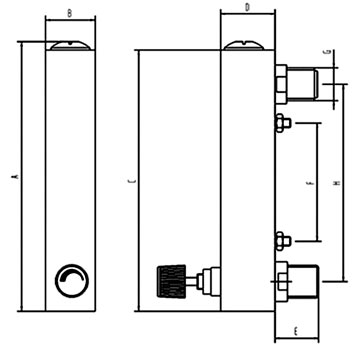

Геометрические размеры ротаметров серии LZM-ZT

 Модель
Размеры (мм)
A
B
C
D
E
F
G
H
LZM-15ZАT
157
32
150
35
25
60
25
110
LZM-15ZT
175
32
168
35
25
76
25
127
LZM-20T
233
39
220
44
42
100
37
165
LZM-25ZT
234
45
226
46
33
100
37
160

Материалы компонетов ротаметров

  • Корпус - полиакриловый пластик (оргстекло)
  • Фитинги - ABS пластик
  • Поплавок SS-304
  • Уплотнительное кольцо - силикон
  • Игольчатый вентиль - хромированная латунь



 Считывание показаний ротаметра

При эксплуатации ротаметров очень важно правильно считывать показания приборов. Так как в зависимости от диапазона измерений поплавок прибора имеет разную форму. Форма поплавка разрабатывалась индивидуально для каждого типоразмера с учетом гидравлического сопротивления, расширения корпуса ротаметра, различных сил, действующих на поплавок и т.д.

На рисунке представлены основные типы поплавков

  • цилиндрический с коническим низом:
  • цилиндрический с коническим низом и юбкой;
  • грибовидного типа;
  • сферический

Стрелка на рисунке указывает, что это точка поплавка при совмещении с риской корпуса ротаметра даст пользователю текущее показание расхода жидкости или газа.

Вы можете считывать показания согласно представленным ниже рисункам.

считывание показаний ротаметра

Полезно знать:

Расчет поправочного коэффициента при измерении газа в условиях отличных от нормальных
