Стеклянные ротаметры
для жидкости и газа серии LZB-VA FA WA 30S

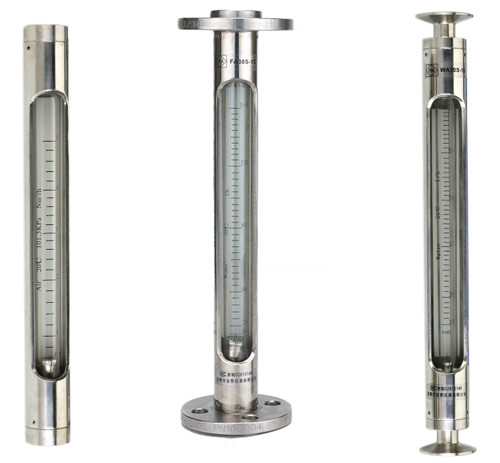

Стеклянные ротаметры серии LZB-VA FA WA 30S типа «трубка»
предназначены для контроля плавно меняющихся расходов жидкости или газа.
Ротаметры отличаются повышенной точностьюконтроля - 1,5%, а также возможностью
работы при высоких температурах - до 120°С. Ротаметры могут комплектоваться
резьбовым фитингом, кламповым или фланцевым подсоединением. Фитинги и
другие детали, котактирующие с измеряемой средой выполнены из нержавеющей
стали, трубка ротаметра - стеклянная. Для облегчения считывания показаний
задний фон имеет белый цвет.
Спецификация ротаметров
| Модель |
DN (Мт) |
Диапазон измерений |
Точность (%) |
Рабочая температура
|
Рабочее давление |
Вода (л/ч),
при 20°С |
Воздух (м3/ч),
при 101325 Па 20°С |
LZB-VA 30S-15 резьба
LZB-WA 30S-15 кламп
LZB-FA 30S-15 фланец
|
15 |
4 ~ 40
6,3 ~ 63
10 ~ 100
12 ~120
16 ~ 160
20 ~ 200
25 ~ 250
30 ~ 300
36 ~ 360
40 ~ 400
46 ~ 460
63 ~ 630
65 ~ 650
75 ~ 750 |
0.12 ~ 1,2
0,2 ~ 2
0.3 ~ 3
0.4 ~ 4
0.5 ~ 5
0.6 ~ 6
0.8 ~ 8
0,9 ~ 9
1.2 ~ 12
2 ~ 20 |
1,5
|
-20° ~ +120°С
|
‹1.0 Mpa
|
LZB-VA 30S-25 резьба
LZB-WA 30S-25 кламп
LZB-FA 30S-25 фланец
|
25 |
40 ~ 400
50 ~ 500
63 ~ 630
80 ~ 800
100 ~ 1000
120 ~ 1200
160 ~ 1600
200 ~ 2000
250 ~ 2500
300 ~ 3000 |
1.6 ~ 16
2 ~ 20
2.5 ~ 25
3 ~ 30
4 ~ 40
5 ~ 50
6 ~ 60
|
LZB-VA 30S-40 резьба
LZB-WA 30S-40 кламп
LZB-FA 30S-40 фланец
|
40 |
160 ~ 1600
200 ~ 2000
250 ~ 2500
300 ~ 3000
400 ~ 4000
500 ~ 5000 |
5 ~ 50
6 ~ 60
8 ~ 80
9 ~ 90
12 ~ 120 |
< 0.9Mpa |
LZB-VA 30S-50 резьба
LZB-WA 30S-50 кламп
LZB-FA 30S-50 фланец
|
50
|
630 ~ 6300
800 ~ 8000
1000 ~ 10000
1500 ~ 15000
|
10 ~ 100
12 ~ 120
16 ~ 160
20 ~ 200
30 ~ 300
|
< 0.7Mpa
|
Расчет поправочного коэффициента при измерении жидкостей
Расчет поправочного коэффициента при измерении газов
Наличие на складе ротаметров уточняйте у менеджеров

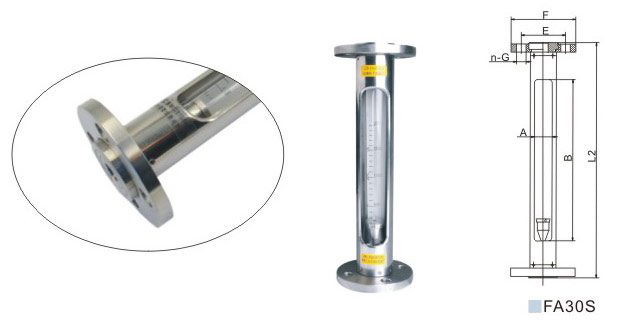

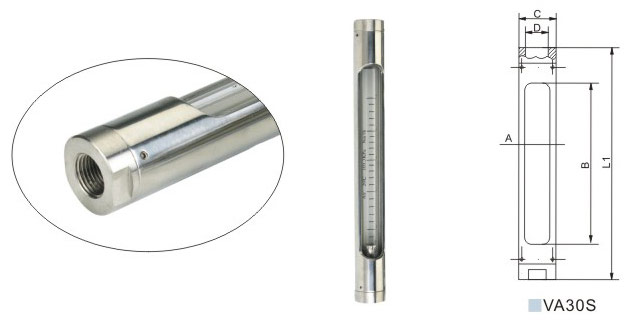

Геометрические размеры ротаметров серии LZB-WA30S
| DN (мм) |
Размер окна
|
LZB-VA30S резьба |
| L1 |
С |
D |
Вес
(кг) |
| 15 |
26x236 |
344 |
ф38 |
1/2" BSP |
1,5 |
| 25 |
24x226 |
348 |
Ф55 |
1" BSP |
2 |
| 40 |
44x226 |
370 |
Ф70 |
1 1/2" BSP |
3 |
| 50 |
60x216 |
380 |
Ф90 |
2" BSP |
5 |
|
 |
| DN (мм) |
Размер окна |
LZB-WA30S кламп |
| L3 |
J |
K |
Вес (кг) |
| 15 |
26x236 |
376 |
50.5 |
3/4" |
1,5 |
| 25 |
24x226 |
376 |
50.5 |
1" |
2 |
| 40 |
44x226 |
376 |
50.5 |
1 1/2" |
3 |
| 50 |
60x216 |
376 |
64 |
2" |
5 |
|
 |
| DN (мм) |
Размер окна
|
LZB-FA30S фланец
стандарт фланца - Китай
GB/T9119-2000 10kg |
| L2 |
E |
F |
Вес
(кг) |
| 15 |
26x236 |
348 |
Ф65 |
Ф95 |
1,5 |
| 25 |
24x226 |
348 |
Ф85 |
Ф115 |
2 |
| 40 |
44x226 |
370 |
Ф110 |
Ф145 |
3 |
| 50 |
60x216 |
370 |
Ф125 |
Ф160 |
5 |
|
 |
Материалы компонентов, используемые при производстве
ротаметров серии LZB-VA/WA/FA30S
1. Материал кожуха: нержавеющая
сьталь SS-304.
2. Фитинги, поплавок, направляющая – сталь нержавеющая SS-316 или SS-304.
3. Уплотнительное кольцо - резина
|
