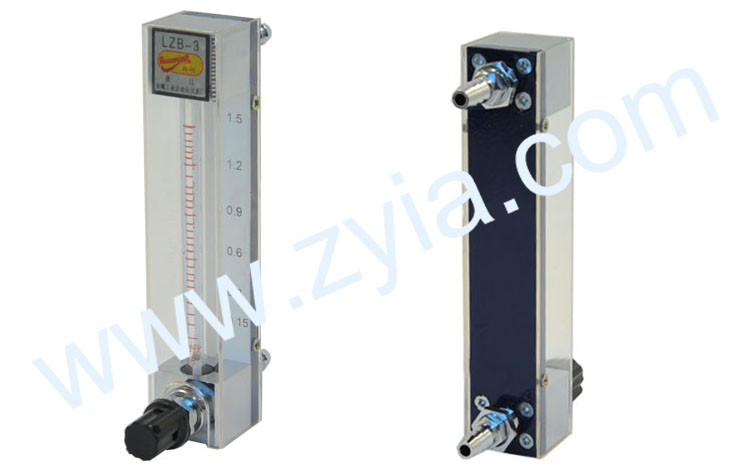

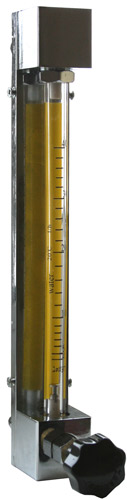

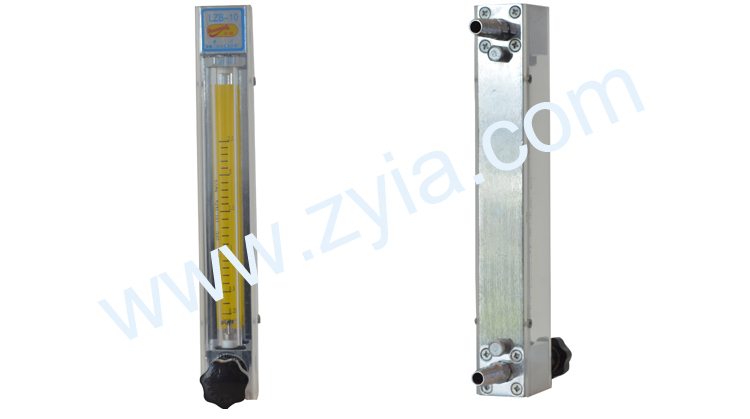

Стеклянные ротаметры
для контроля жидкости и газа серии LZB-3 4 6 10
Спецификация ротаметров
| Модель |
LZB-3 |
LZB-4 |
LZB-6 |
LZB-10 |
| Номинальный диаметр (мм)
|
3 |
4 |
6 |
10 |
| Диапазон измерений |
Жидкость |
2.5-25 мл/мин |
1-10 л/ч |
1-10 л/ч |
6-60 л/ч |
4-40 мл/мин |
1.6-16 л/ч
|
100-800 мл/мин |
10-100 л/ч
|
6-60 мл/мин |
2,5-25 л/ч |
10-80 мл/мин |
2.5-25 л/ч |
4-40 л/ч |
16-160 л/ч |
10-100 мл/мин |
3,6-36 л/ч |
6-60 л/ч |
25-250 л/ч |
Воздух |
0,03-0,3 л/мин |
0,2-2,5 л/мин |
0,04-0,4 м3/ч |
0,1-1 м3/ч |
0.06-0.6 л/мин |
|
|
0,16-1,6 м3/ч |
0,1-1 л/мин |
0,016-0,16 м3/ч |
0,06-0,6 м3/ч |
0,25-2,5 м3/ч |
0.15-1.5 л/мин |
0,025-0,25 м3/ч |
1-10 л/мин |
5-50 л/мин |
10-100 л/мин |
0-100 л/ч |
0,04-0,4 м3/ч |
0,1-1 м3/ч |
0,5-5 л/мин |
|
|
|
0,6-6 м3/ч |
|
|
|
0,6-7 м3/ч |
| Точность (%)
|
4 (вода)
6 (воздух) |
2,5 (вода)
4 (воздух) |
2,5 |
2,5 |
| Рабочее давление (МПа)
|
< 0,6 |
< 1 |
< 1 |
< 1 |
Наличие на складе ротаметров уточняйте у менеджеров

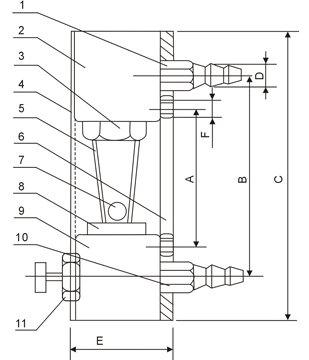

Схема ротаметров серии LZB-3 4 6 10
| Модель |
A |
B |
C |
D |
E |
F |
| LZB-3 |
|
116 |
136 |
8 |
26x25 |
|
| LZB-4 |
178 |
204 |
234 |
9 |
39.5x34 |
2-M6 |
| LZB-6 |
178 |
204 |
234 |
9 |
39.5x34 |
2-M6 |
| LZB-10 |
178 |
208 |
238 |
12 |
39.5x34 |
2-M6 |
Расчет поправочного коэффициента при измерении жидкостей
Расчет поправочного коэффициента при измерении газов

|
|
