Заявка на подбор ротаметра





Поплавковые ротаметры для контроля жидкости серии LZM-G типа "трубка" из акрилового пластика

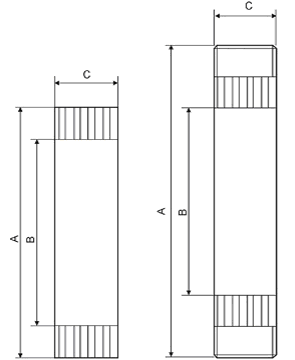

  Геометрические размеры ротаметров серии LZM-G

Ротаметры серии LZM-G имеют внутреннюю (левый рисунок) или наружную (правый рисунок) резьбу. Геометрические размеры представлены в таблице.

Геометрические размеры ротаметров серии LZM-G

 Модель ротаметра
 Размеры (мм)
 A
 B
 C
LZM-15G
210
180
32
LZM-20G
278
236
45
LZM-25G
265
235
51
LZM-50G
380
270
75
